航空锻件是飞行器“筋骨”的关键组成部分，承担着传递载荷、承受极端温度与应力的核心使命。在高温、高压、高应力的严苛服役环境下，这些关键部件对材料内部组织均匀性、无缺陷及性能一致性提出了近乎苛刻的要求。精密锻造技术，凭借其对温度与压力参数的精确调控能力，正成为塑造航空锻件卓越性能的核心工艺途径。
精密控温：锻造过程中材料演化的“指挥棒”
温度是影响金属塑性变形行为和微观组织演变的核心变量。精密锻造技术通过严格控温，为材料性能优化奠定基础：
精确变形温度窗口： 针对不同材料（如钛合金、高温合金、超高强度钢、铝合金），精密锻造设定特定温度范围。例如，钛合金常在β相变点附近或以下进行锻造，以精确控制初生α相比例与形态，这对最终强度与断裂韧性至关重要。偏离最佳温度窗口可能导致塑性不足、开裂或组织粗化。
模具预热与恒温控制： 模具温度直接影响锻件表面质量与变形均匀性。精密锻造采用精确的模具预热（常达数百摄氏度）与在线恒温系统（如感应加热、热油循环），避免锻件表面因接触冷模而激冷产生裂纹，并减少变形过程中的温度梯度，确保组织均匀性。

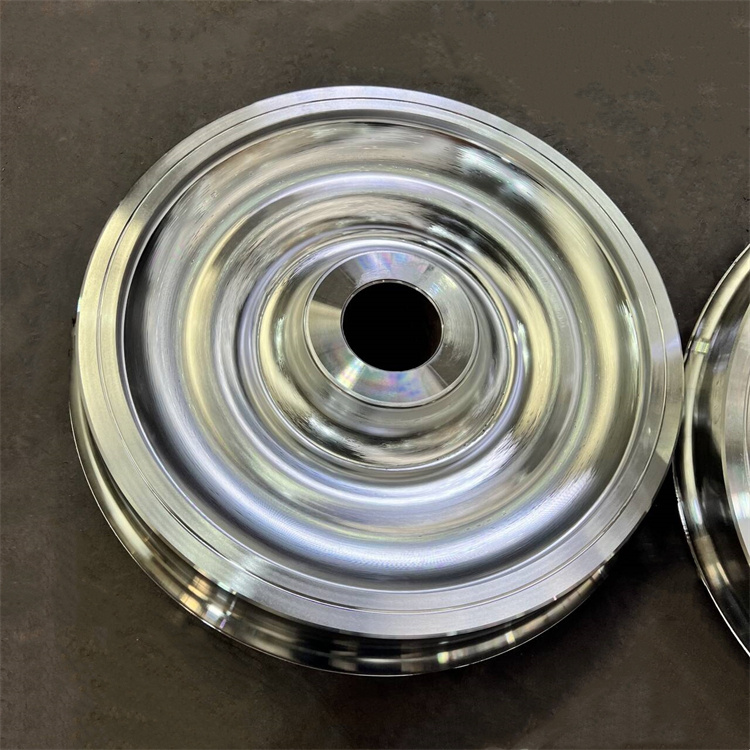

梯度加热与冷却策略： 对于形状复杂或大尺寸锻件，实施分区加热或梯度冷却策略。例如，涡轮盘锻造中，轮缘与轮毂部位可能采用不同的加热或冷却速率，以协调变形并优化不同区域的晶粒尺寸与析出相分布。
终锻温度管理： 严格控制锻造结束时的温度，影响动态再结晶程度、晶粒大小及后续热处理响应。精密锻造通过优化变形速率和工艺步骤设计，确保终锻温度落在目标区间，为获得理想组织创造条件。
精密控压：塑造理想组织与无缺陷形态的“雕刻刀”
压力（应变速率、应力状态）的精确调控直接决定了金属的流动行为、致密化程度和微观组织特征：
应变速率控制： 精密锻造设备（如伺服压力机、等温锻造液压机）能精确控制加载速度和保压时间。较低的应变速率（如等温锻造）赋予材料充分的扩散和再结晶时间，特别适合难变形材料（如镍基高温合金），能显著细化晶粒、提高组织均匀性并降低变形抗力。高应变速率则可能用于特定成形阶段。
多向应力状态优化： 通过模具设计与多向施压技术（如多向模锻），在锻件内部创造更有利的应力状态。这不仅能有效闭合材料内部原有的微小孔隙（愈合疏松），显著提升致密度和疲劳性能；还能促进难变形区域的金属流动，实现复杂结构（如带内腔的飞机起落架筒体）的精密成形，减少后续机加工量。
等静压近净成形： 结合包套设计和热等静压（HIP）技术，在高温高压惰性气体环境下，实现对近净形锻件的最后致密化。这能几乎完全消除内部微小缺陷，将材料性能潜力发挥到极致，常用于发动机关键转动部件。
压力分布均匀性保障： 精密模具设计与有限元模拟优化，确保变形过程中压力在锻件关键区域均匀分布，避免局部过载导致折叠、开裂，或欠载导致充型不满、组织粗大。
控温与控压的协同交响：实现性能质的飞跃
温度与压力的控制绝非孤立，精密锻造的核心在于二者的协同优化：
热力耦合效应： 在特定温度下施加精确的压力（应变速率），可以激活特定的变形机制（如动态再结晶、超塑性流动）。例如，在钛合金的α+β两相区进行精确控温控压锻造，可细化片层α组织或获得双态组织，大幅提升综合力学性能。
缺陷控制与组织细化： 优化的温度场（均匀加热）结合精确的应变速率控制和多向压力，能最大程度抑制空洞、裂纹萌生，并促进动态再结晶，获得超细晶组织。例如，航空发动机高压压气机盘通过精密等温锻造，晶粒度可达ASTM 10级以上，显著提升高周疲劳强度。
性能定制化： 针对锻件不同部位的功能需求，通过局部控温控压策略（如模具分区冷却、局部加载），实现“性能梯度”设计。例如，飞机接头类锻件可在高应力区域获得更细晶粒和更高强度，而在连接区域保证良好的韧性。
结语
精密锻造技术对温度场与应力场的高精度、协同化控制，赋予了工程师前所未有的能力，使其能够像指挥家一样精准引导金属内部的微观组织演变。在航空锻件这片对性能要求近乎苛刻的领域，控温控压技术不断突破材料极限，将金属内在潜能转化为飞行器安全翱翔的坚实保障。随着智能传感、数字孪生和先进模拟技术的深度融合，精密锻造的控温控压能力将持续向更智能、更精准的方向迈进，为下一代航空装备提供性能更卓越、更可靠的“钢筋铁骨”。
