胎模锻件图是根据产品零件图考虑分模面，加工余量、锻造公差、工艺余块、模锻斜度及圆角半径等工艺要求而绘制的成品锻件图，锻件生产中胎模设汁中应注意什么？

锻件图分冷锻件图和热锻件图两种。

冷锻件图是表示胎模锻件最终的形状和尺寸，供胎模锻件生产和检验使用。通常所说胎锻模件图是指冷锻件图。它是机加工车间的毛坯图，又是锻工车间的成品图。因此，胎锻模件图是锻工车间进行生产、编制工艺、设计工模具、验收锻件的主要技术文件。

热锻件图是表示胎模锻件在终锻时的状态，又称制模用锻件图，供模具制造和模具检验使用，它是根据冷锻件图加上冲孔连皮，并考虑材料的冷缩量及模具磨损等情况而制定的。

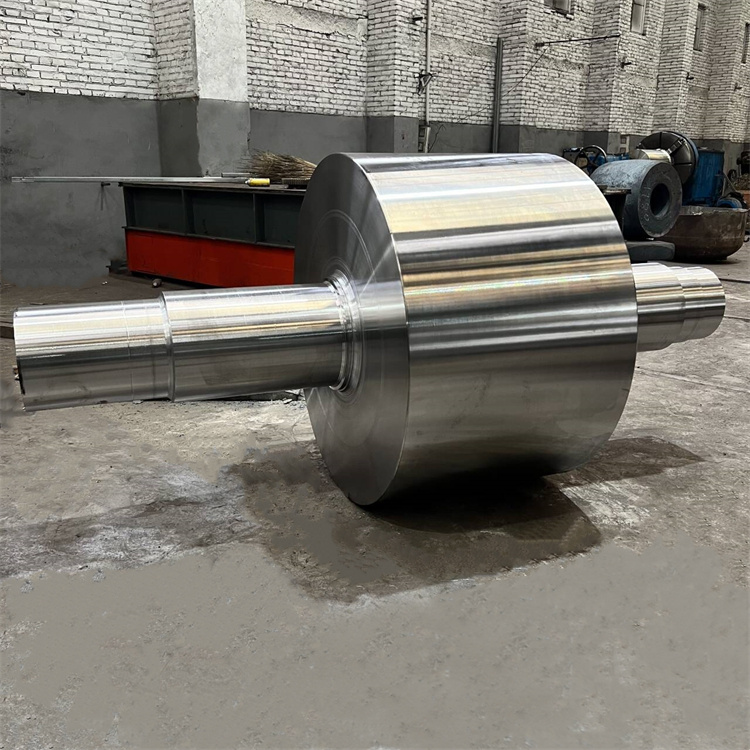

轴(12)

绘制胎模锻件图有哪咚要求？

绘制胎模锻件图的基本要求是：

①锻件图上的锻件形状是用粗实线的，而简化的零件形状则用双点划线表示，使零件各部位的余块、余量都尽可能地反映出来。

②锻件的尺寸注在尺寸线上，而机械加工后的零件尺寸则注在尺寸线下面，并加括号以示区别。高度方向锻造公差可以另注说明。

③锻件其他质量要求都要在技术条件中加以说明。

绘制胎模锻件图包括哪些内容?

胎模锻件图的绘制大致应该包括以下内容：

①确定分模的位置和形状。

②确定锻件加工余录、工艺余块及锻造公差。

③确定模锻斜度。

④确定圆角半径。

⑤确定冲孔连皮的形式和尺寸。

⑥提出锻件的技术要求。

胎模锻件技术条件仅栝哪些内容？

胎模锻件技术条件主要有：

①未注明锻造公差、圆角半径及模锻斜度。

②锻后热处理方法及硬度。

③锻件淸理方法及允许残留毛边宽度。

④锻件表面允许缺陷的位置及深度。

⑤锻件允许错移毋、弯曲度、同心度等
